Flink

Flink简介

Flink概述：

Flink是一个批处理和流处理结合的统一计算框架，其核心是一个提供了数据分发以及并发化计算的流数据处理引擎。它的最大亮点是流处理，是业界最顶级的开源流处理引擎。

Flink与Storm类似，属于事件驱动型实时流系统。

Flink特点：

Streaming-first、流处理引擎。
Fault-tolerant，容错，可靠性，checkpoint。
Scalable，可扩展性，1000节点以上。
Performance，性能，高吞吐量，低延迟。

Flink关键特性：

低延时：提供ms级时延的处理能力。
Exactly Once：提供异步快照机制，保证所有数据真正处理一次。
HA：JobManager支持主备模式，保证无单点故障。
水平扩展能力：TaskManager支持手动水平扩展。

Hadoop兼容性：

Flink能够支持Yarn，能够从HDFS和HBase中获取数据。
能够使用所有的Hadoop的格式化输入和输出。
能够使用Hadoop原有的Mappers和Reducers，并且能与FLink的操作混合使用。
能够更快的运行Hadoop作业。

Flink应用场景：

Flink最适合的应用场景是低延时的数据处理场景：高并发处理数据，实验毫秒级，且兼具可靠性。

典型应用场景有：

互联网金融业务。
点击流日志处理。
舆情监控。

流式计算框架的性能对比：

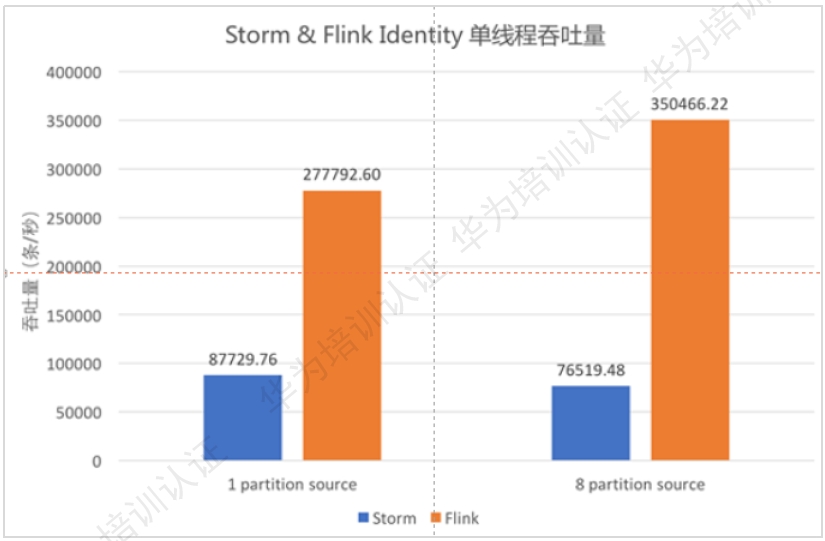

图：Storm和Flink流式计算框架的性能对比

通过对比，可以看出Flink流计算框架比Storm的性能高的多。

Flink在FusionInsight产品中的位置：

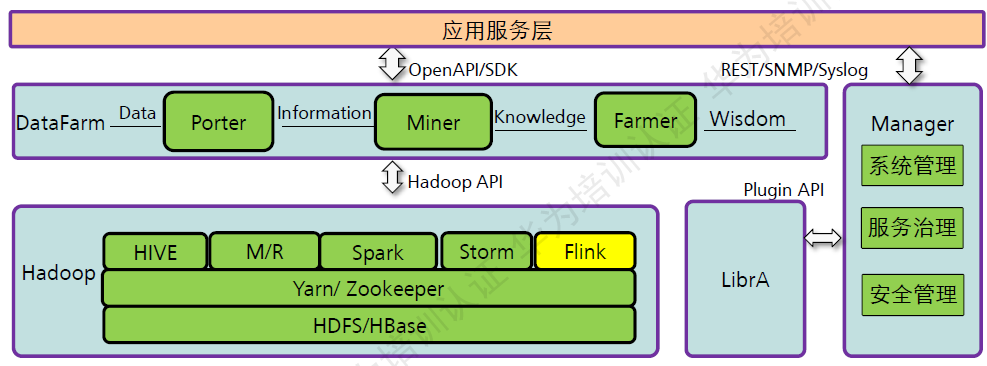

图：Flink在FusionInsight中的位置

FusionInsight HD提供大数处理环境，基于社交开源软件增强，按照场景选择业界最佳实践。

FLink是批处理和流处理结合的统计计算框架，用于高并发pipeline处理数据，实验毫秒级的场景响应，且兼具可靠性。

在FusionInsight HD集群中，Flink主要组以下组件进行交互：

HDFS：Flink在HDFS文件系统中读写数据（必选）。
YARN：Flink任务的运行以来Yarn来进行资源的调度管理（必选）。
Zookeeper：FLink的checkpoint的实现依赖Zookeeper。（必选）
Kafka：Flink可以接收Kafka发送的数据流（可选）。

Flink原理与技术架构

Flink架构：

图：Flink架构图

##Flink技术栈：

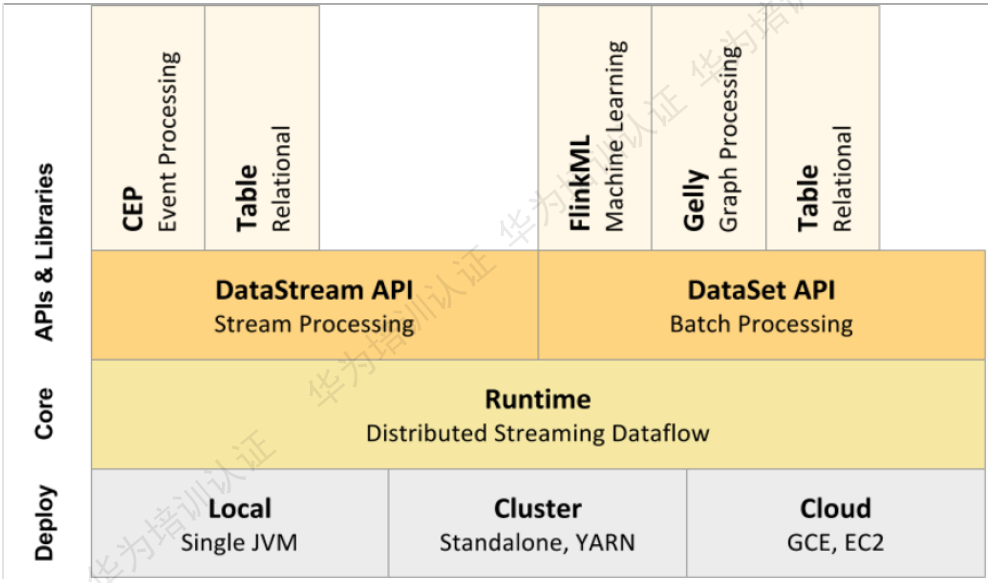

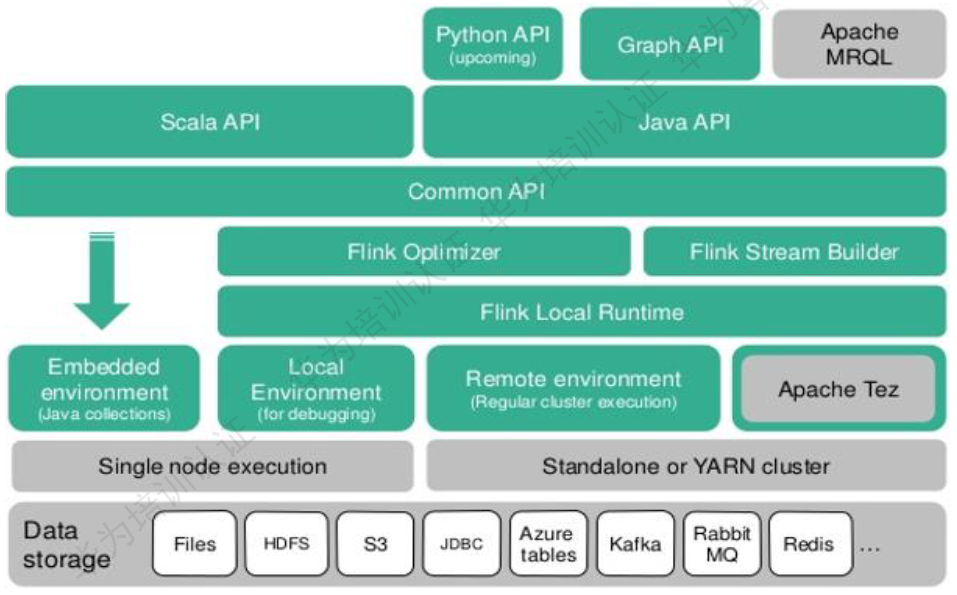

图：Flink技术栈

API:DataStream API是用于流处理的接口。
DataSet API是用于批处理的接口。它们都会使用单独编译的处理方式。
Core：Flink的Core叫做Runtime，是Flink流处理和批处理时共用的一个引擎。Runtime以
Deploy（部署方式）：在最底层，Flink提供了三种部署模式。分别为Local，Cluster，Cloud。

Flink核心概念–DataStream：

DataStream：FLink用类DataStream来表示程序中的流式数据、用户可以认为它们是含有重复数据的不可修改的集合（Collection），DataStaram中元素的数据时无限的。

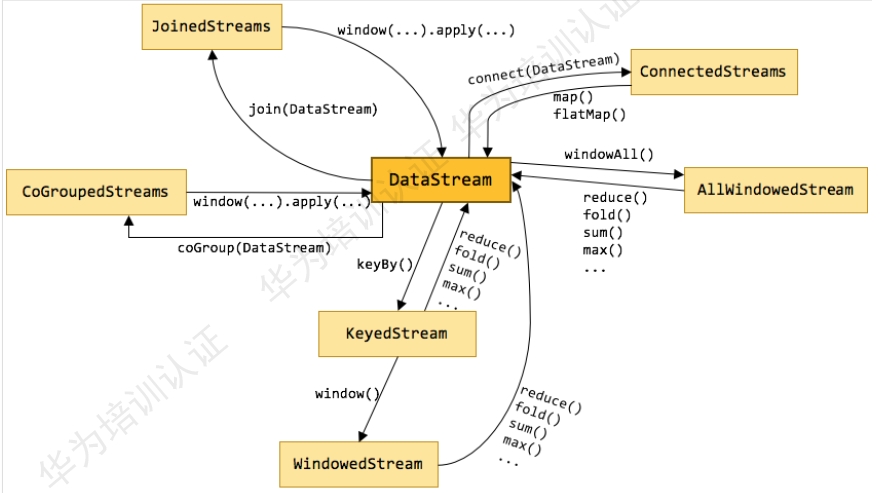

图：DataStream类

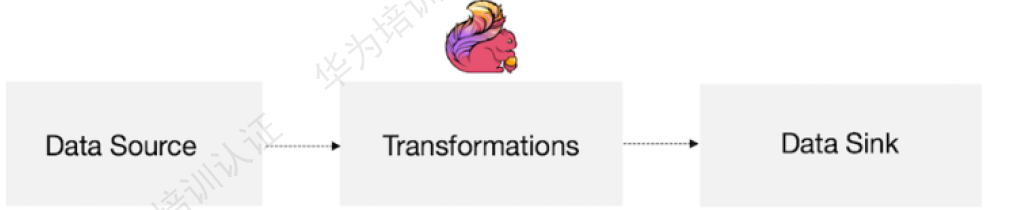

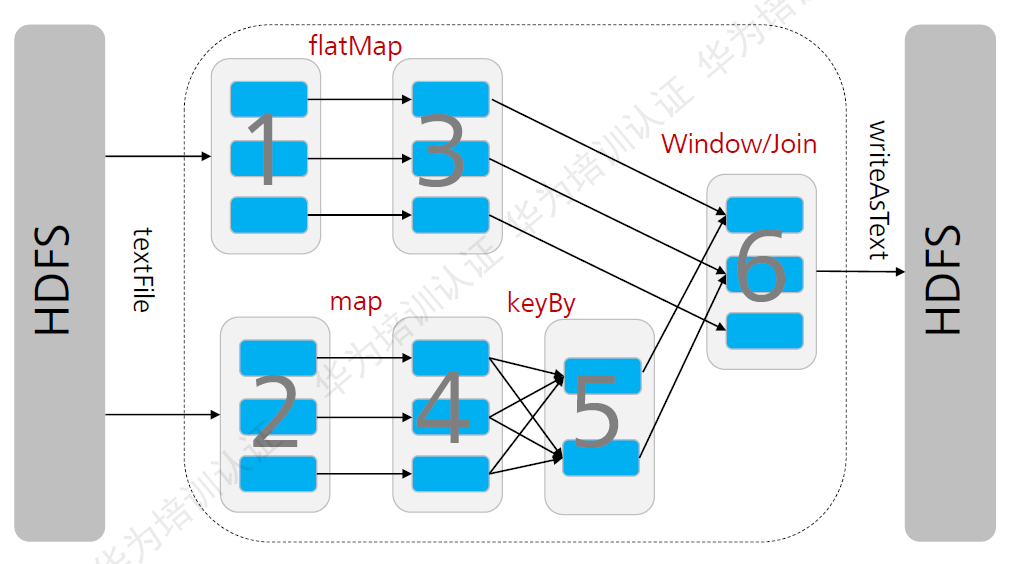

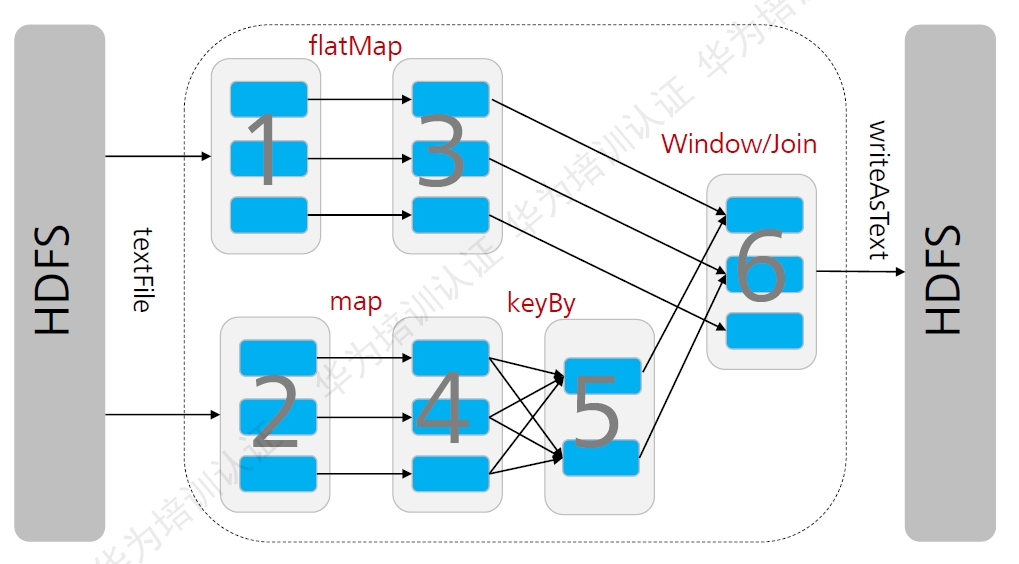

图：处理流程

Data Source：流数据源的接入，支持HDFS文件，Kafka，文本数据等。
Transformations：流数据转换。
Data sink：数据输出，支持HDFS，Kafka，文本等。

Flink数据源：

批处理：

Files：HDFS，Local file system，MapReduce file system，Text，csv等。
JDBC
HBase
Collections

流处理：

Files
Socket streams
Kafka
Flume
Collections
RabbitMQ

DataStream Transformation：

常用的Transformation有：map(), flatMap(), filter(), keyBy(), partition(), rebalance(), shuffle(), broadcast(), project()等。

Flink运行流程：

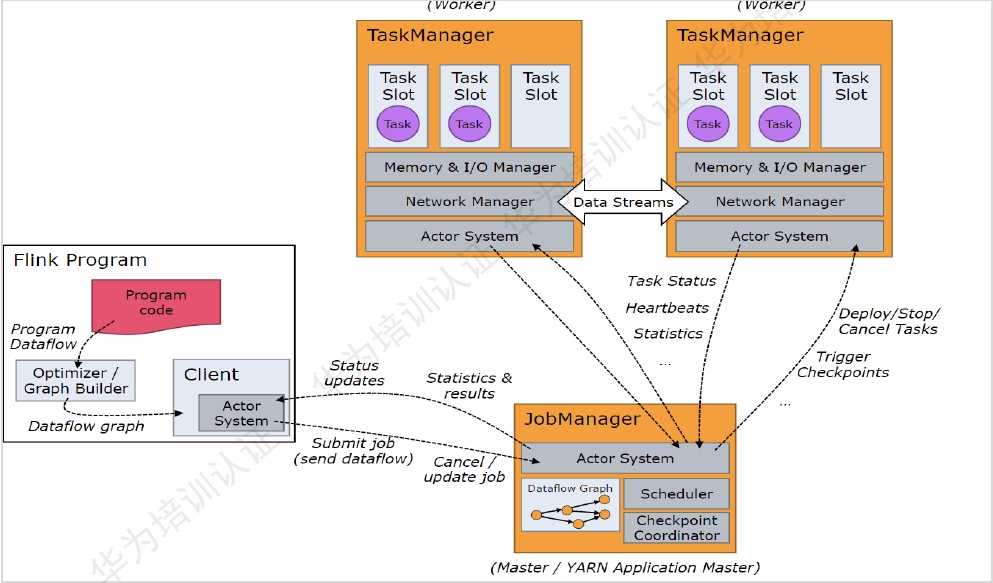

图：Flink架构，运行流程

关键角色概念：

Client：需求提出方，负责提交需求（应用），构造流图。
JobManager：负责应用的资源管理，根据应用的需求，想资源管理部门（ResourceManager）申请资源。
Yarn的ResourceManager：资源管理部门，负责整个集群的资源统一调度和分配。
TaskManager：负责实际计算工资，一个应用会拆给多个TaskManager来进行计算。
TaskSlot：任务槽，类似于Yarn当中的Container，用于资源的封装。但是在FLink中，taskSlot只负责封装内存的资源，不包含CPU的资源。每一个TaskManager中会包含3个TaskSlot，所以每一个TaskManager中最多能并发执行的任务是可控的，最多3个。TaskSlot有独占的内存资源，在一个TaskManager中可以运行不同的任务。
Task：TsakSlot当中的Task就是任务执行的具体单元。

Flink on YARN：

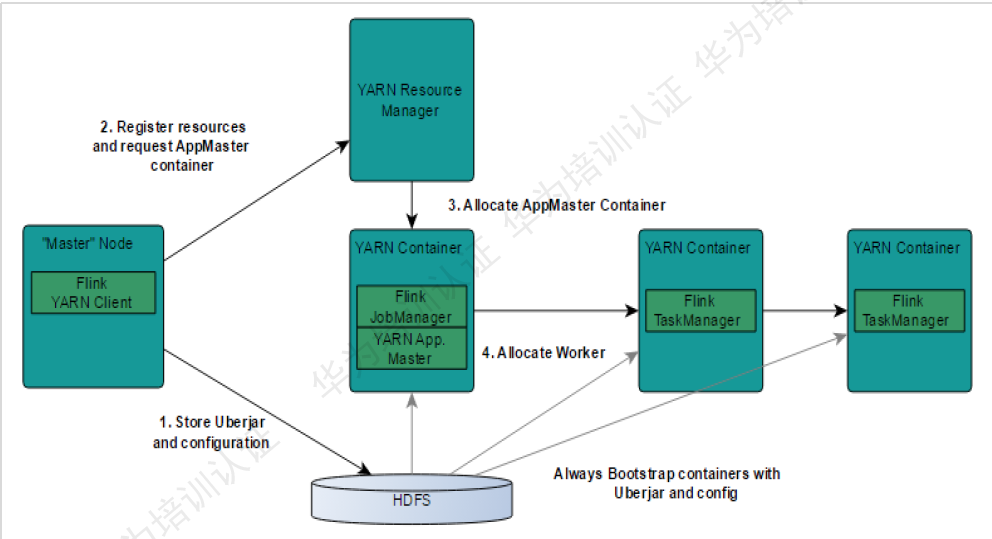

图：Flink on YARN运行流程图

首先Flink Yarn Client会检验系统是否有足够的资源来启动YARN集群，如果资源足够，它就会将Jar包和配置文件上传到HDFS。
Flink YARN CLient首先与Yarn ResourceManager进行通信，申请启动applicationMaster，在FLink Yarn的集群中，ApplicationMaster与Flink JobManager被封装在同一个container中。
ApplicationMaster在启动的过程中，会和Yarn的ResourceManager进行交互，向ResourceManager申请所需要的TaskManager Container。当ApplicationMaster申请到TaskManager Container以后，它会在所对应的NodeManager节点上启动TaskManager进程。
由于ApplicationMaster和Flink JobManager是封装在同一个Container中的，所以ApplicationMaster会将JobManager的IPC地址，通过HDFS共享的方式通知到各个TaskManager上。TaskManager启动成功以后，就会向JobManager进行注册。
当所有的TaskManager都向JobManager注册成功以后，Flink基于Yarn的集群就启动成功了。Flink Yarn Client就可以提交FLink job到Flink JobManager上，然后进程后面的映射、调度、计算等处理。

Flink原理：

用户实现的Flink程序是由Stream数据和Transformation算子组成。

Stream是一个中间结果数据，而Transformation是算子，它对一个或多个输入Stream进行计算处理，输出一个或多个结果Stream。

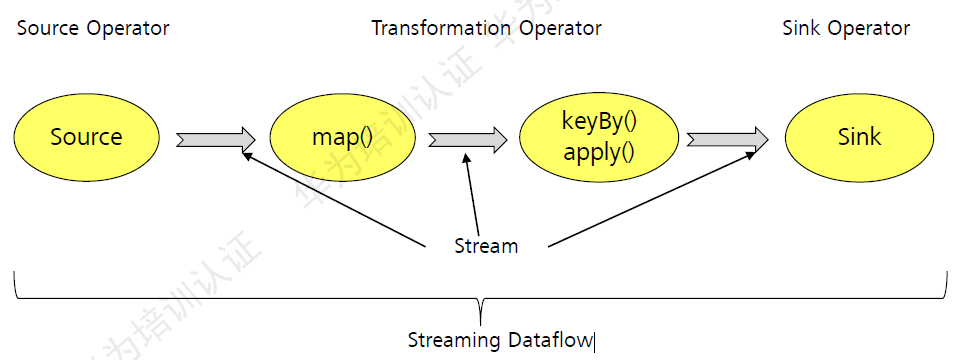

图：Flink原理图

Flink程序在执行的时候，会被映射成一个Streaming Dataflow，一个Streaming Dataflow是由一组Stream和Transformation Operator组成的。在启动时从一个或多个Source Operator开始，结束与一个或多个Sink Operator。

Source操作符载入数据，通过map(), keyBy(), apply()等Transformation操作符处理stream。数据处理完成后，调用sink写入相关存储系统，如HDFS、HBase、Kafka等。

###Flink并行数据流：

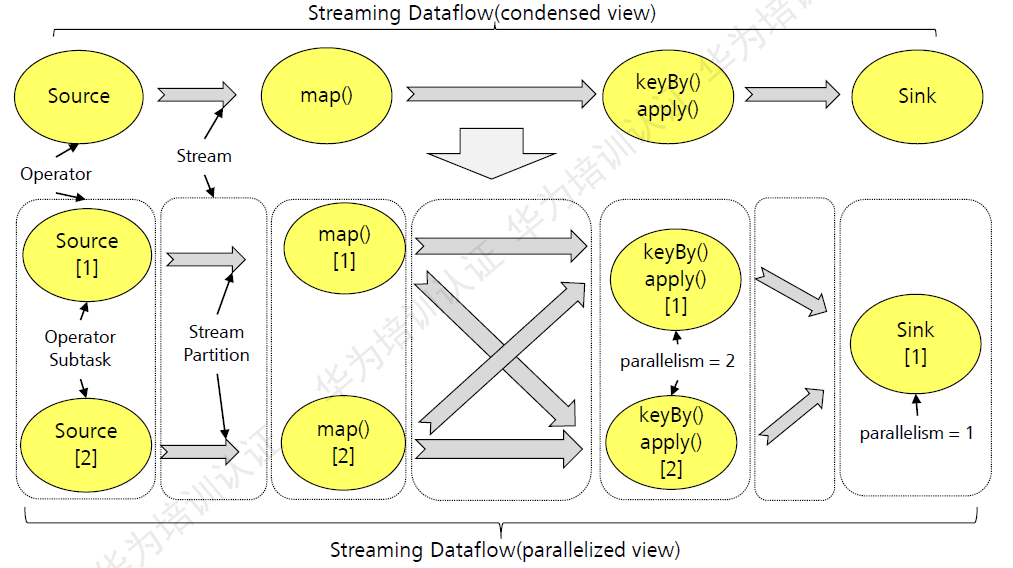

图：Flink并行数据流

一个Stream可以被分成多个Stream的分区，也就是Stream Partition。一个Operator也可以被分为多个Operator Subtask。如上图中，Source被分成Source1和Source2，它们分别为Source的Operator Subtask。每一个Operator Subtask都是在不同的线程当中独立执行的。一个Operator的并行度，就等于Operator Subtask的个数。上图Source的并行度为2。而一个Stream的并行度就等于它生成的Operator的并行度。

数据在两个operator之间传递的时候有两种模式：

One to One模式：两个operator用此模式传递的时候，会保持数据的分区数和数据的排序；如上图中的Source1到Map1，它就保留的Source的分区特性，以及分区元素处理的有序性。
Redistributing 模式：这种模式会改变数据的分区数；每个一个operator subtask会根据选择transformation把数据发送到不同的目标subtasks,比如keyBy()会通过hashcode重新分区,broadcast()和rebalance()方法会随机重新分区；

###Flink操作符链：

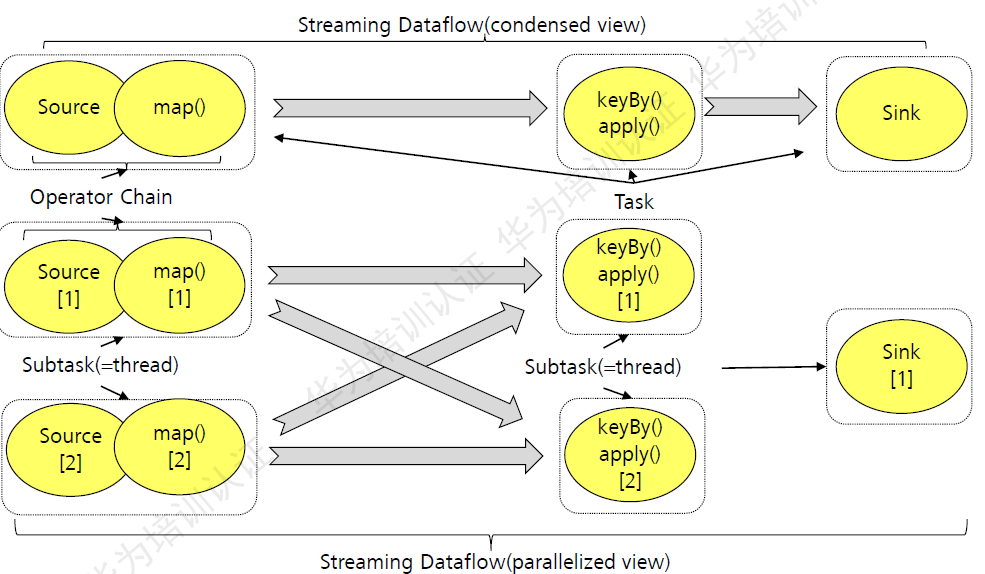

图：FLink操作符链

Flink内部有一个优化的功能，它会根据上下游算子的紧密程度来进行优化，紧密程度高的算子可以把它优化成一个大的Operator。如图中的Source和Map紧密程度很高，就可以优化成一个Operator Chain。实际上就是一个执行链，每个执行链都会在TaskManager中一个独立的线程汇总执行。Operator Chain实际上就是一个Operator，keyBy也是一个Operator，sink也是一个Operator，图的上半部分都是通过Stream连接，每个Operator都在一个独立的Task中运行。下半部分是上半部分的一个并行版本，对每一个Task都并行为多个Subtask。

Flink窗口：

Flink支持基于时间窗口操作，也支持基于数据的窗口操作：

按分割标准划分：timeWindow、countWindow。
按窗口行为划分：Tumbling Window， Sliding Window、自定义窗口。

Flink常用窗口类型—时间和计数窗口：

TimeWindow：时间窗口，按固定的时间划分的窗口。

CountWindow：事件窗口，窗口是以数据驱动的，比如每经过100个元素，就把这100个元素归结到一个事件窗口当中。

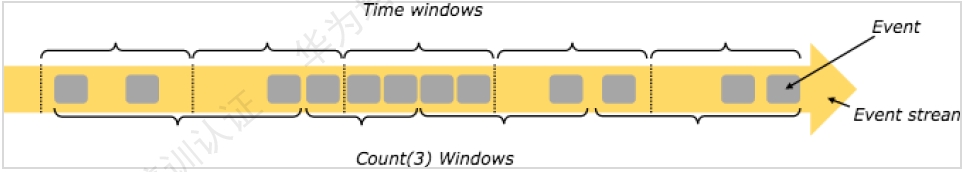

图：时间和事件窗口示意图

Flink常用窗口类型—滚动窗口：

Tumbing Windows：滚动窗口，窗口之间时间点不重叠。它是按照固定的时间，或固定的事件个数划分的，分别可以叫做滚动时间窗口和滚动事件窗口。

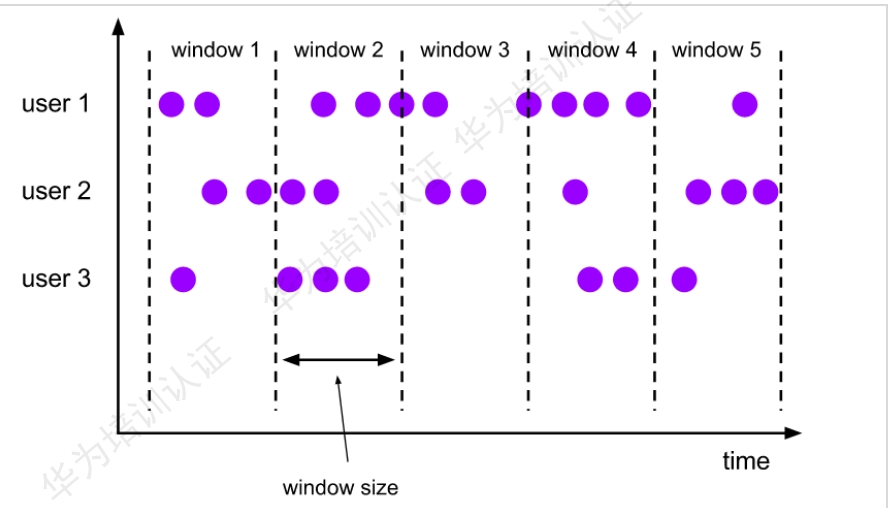

图：时间滚动窗口示意图

Flink常用窗口类型—滑动窗口：

Sliding Windows：滑动窗口，窗口之间时间点存在重叠。对于某些应用，它们需要的时间是不间断的，需要平滑的进行窗口聚合。例如，可以每30s记算一次最近1分钟用户所购买的商品数量的总数，这个就是时间滑动窗口；或者每10个客户点击购买，然后就计算一下最近100个客户购买的商品的总和，这个就是事件滑动窗口。

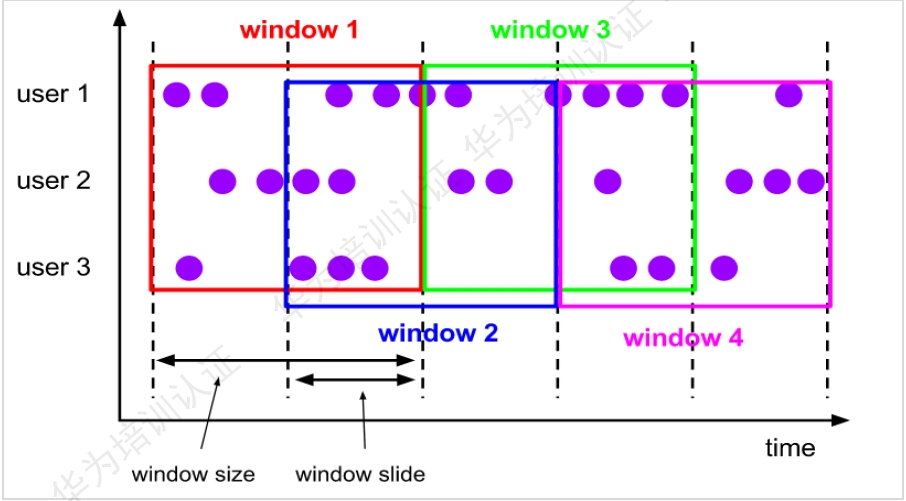

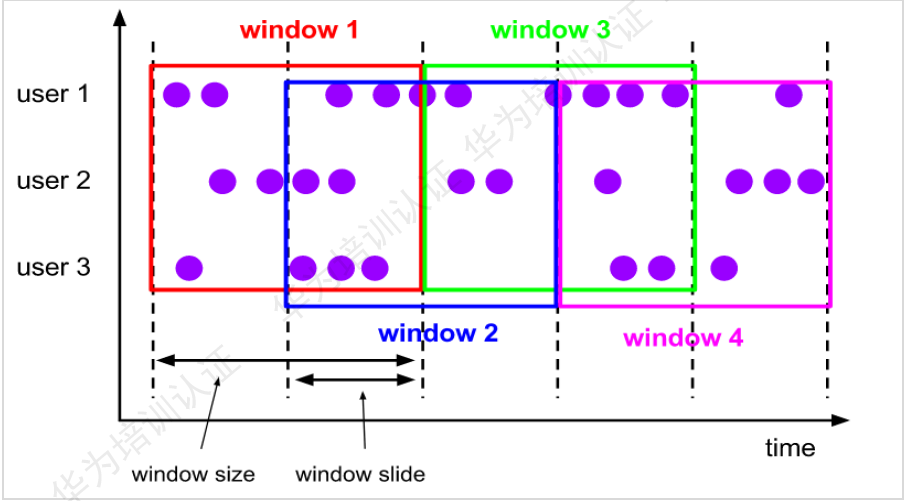

图：滑动窗口示意图

Flink常用窗口类型—会话窗口：

Session Windows：会话窗口，经过一段设置时间无数据认为窗口完成。

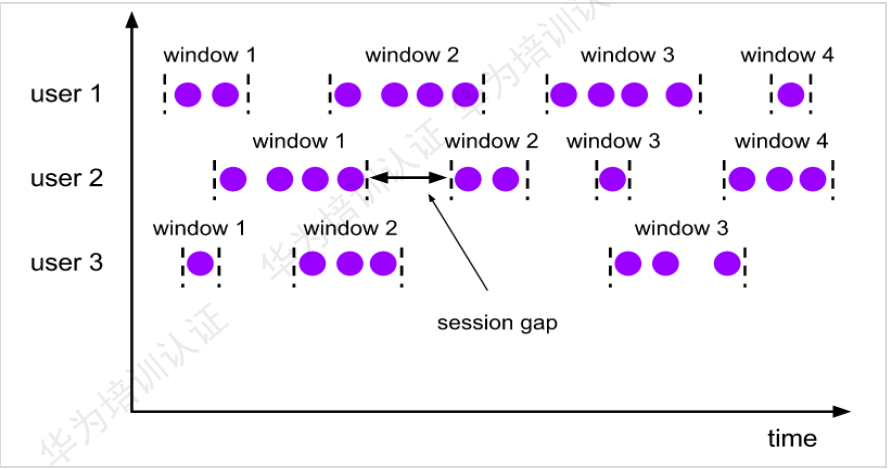

图：会话窗口示意图

Flink高级特性

Flink容错功能：

ckeckpoint机制是FLink运行过程中容错的重要手段。
checkpoint机制不断绘制流应用的快照，流应用的状态快照被保存在配置的位置（如：JobManager的内存里，或者HDFS上）。
Flink分布式快照机制的核心是barriers，这些barriers周期性插入到数据流中，并作为数据流的一部分随之流动。

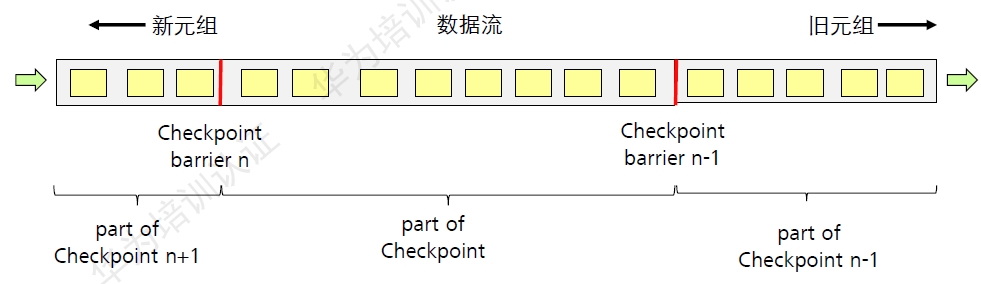

图：checkpoint机制

Checkpoint机制是Flink可靠运行的基石，可以保证Flink集群在某个算子因为某些原因（如异常退出）出现故障时，能够将整个应用流图的状态恢复到故障之前的某一状态，保证应用流图状态的一致性。

该机制可以保证应用在运行过程中出现失败时，应用的所以有状态能够从某一个检测点恢复，保证数据仅被处理一次（Exactly Once）。另外，也可以选择至少处理一次（at least once）。

Checkpoint机制具体执行过程：

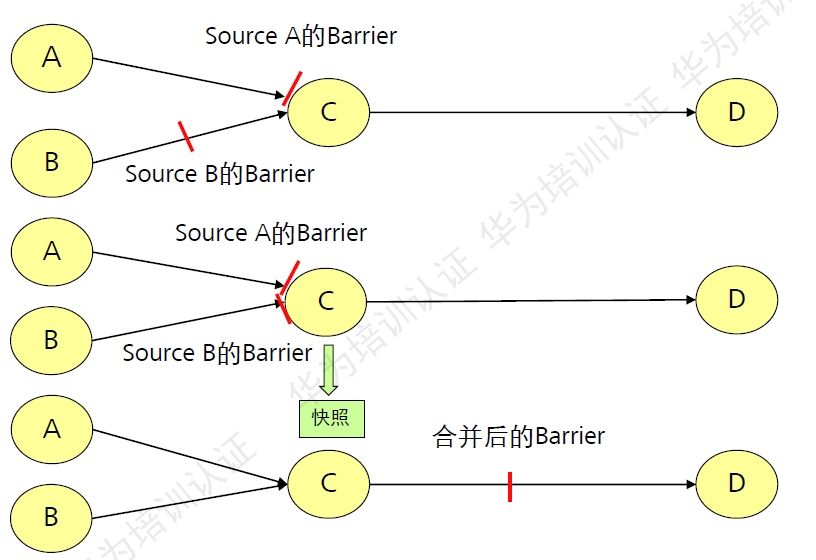

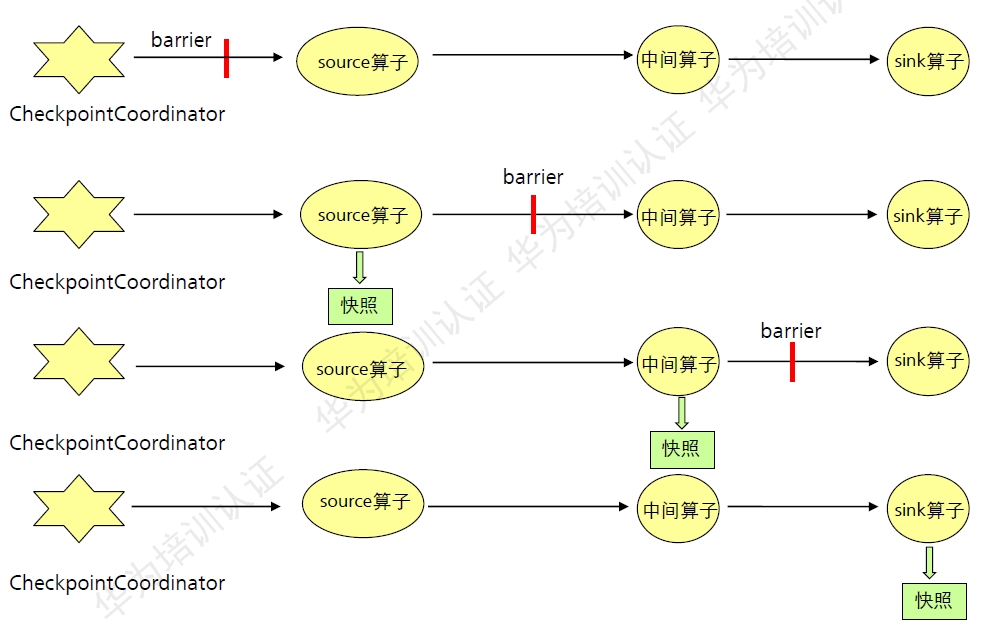

图：Checkpoint机制执行具体过程

每个需要checkpoint的应用，它在启动的时候，Flink的JobManager就会为它创建一个checkpointCoordinator。checkpointCoordinator它全权负责本应用的快照的制作，用户可以通过checkpointCoordinator中的setCheckpointInterval接口设置checkpoint的周期。

Checkpoint机制的第一步，就是CheckpointCoordinator周期性的向该流应用，所有的source算子发送barrier。
第二步，Source算子接收到一个barrier后，便暂停处理数据，将当前的状态制作成快照，并保存到指定的持久化存储中，最后它再向CheckpointCoordinator报告自己的快照制作情况。同时向自身下游所有算子广播该barrier。然后恢复该算子的数据处理工作。
下游的算子接收到barrier后，也会暂停自的数据处理过程，同2过程。
最后CheckpointCoordinator会确认它接收到的报告，如果收到本周期的所有算子的快照就认为快照制作成功，否则失败。
