FusionSphere

FusionSphere-概念

认识FusionSpherer

• 华为公司面向多行业客户推出的云操作系统产品。

• 专门为云设计和优化。

  • 提供强大的虚拟化功能和资源池管理。

  • 丰富的云基础服务组件和工具。

  • 开放的API接口等。

• 水平整合数据中心物理和虚拟资源，垂直优化业务平台，让企业云计算更加简捷。

	FusionSpherer
虚拟基础架构层	FusionComputer CNA
虚拟资源管理层	FusionComputer VRM
云资源管理层	FusionManager/FusionSpherer Openstack

FusionSpherer-组成构建及分述

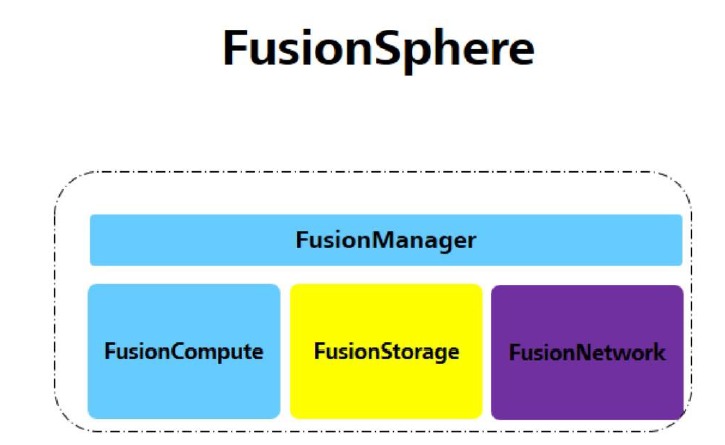

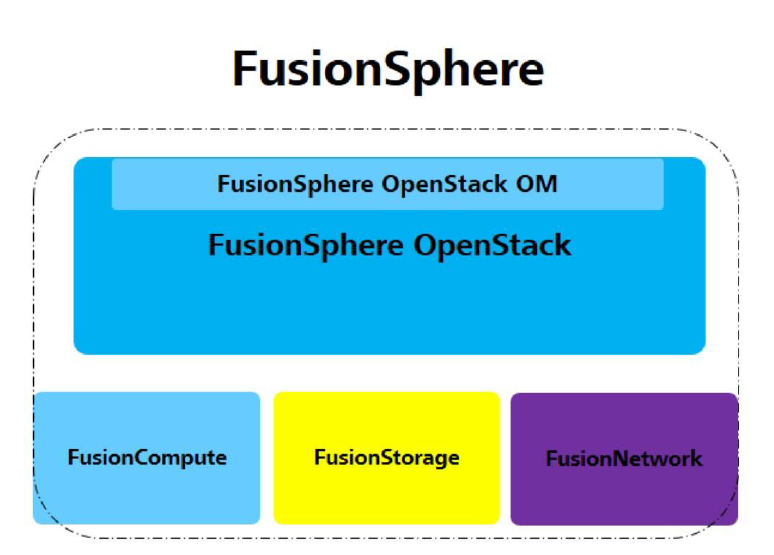

FusionSpherer构成部件

图：FusionSpherer构成部件

FusionComputer计算设备虚拟化：

FusionComputer是建立虚拟化环境用到的必选功能模块。

FusionComputer包含模块及模块间的示意图：

图：FusionComputer模块关系

FusionStorage

• 华为FusionStorage是一款软件定义分布式块存储软件。

• FusionStorage可以为FusionSphere,VMware和物理数据库环境提供高扩展，高性能，高可靠的块存储服务。可以独立购买和使用，对于构建FusionSphere环境，其是可选功能模块 。

• FusionStorage包含模块及模块间关系示意

图：FusionStorage模块关系

FusionNetwork

1. 华为软件定义网络功能模块。

2. FusionNetwork是建立/使用高级网络功能， 灵活配置管理网络功能的组件。对于构建FusionSphere环境， 其是可选功能模块

3. Fusion Network包含模块及模块间关系示意:

图：FusionNetwork模块关系

OpenStack模型：

1. OpenStack模块是实现虚拟化环境的统一模型。

2. OpenStack被引入FusionSphere，实现异构虚拟化环境的同一资源抽象，管理和分配。

3. OpenStack插件化扩展示意图：

OpenStack

图:OpenStack插件化示意图

FusionSphere-兼容性，规格参数

硬件兼容性包括：

1. 服务器

2. 存储设备

3. 网络设备

4. I/O设备，如网卡，RAID卡，HBA卡，GPU等。

5. Guest OS，Linux，Windows。

软件兼容性主要包括：

1. FusionSphere应用兼容性列表：

   如数据库软件，中间件，Web服务器软件，Email，HA，备份容灾，安全类软件，企业应用软件等。

2. FusionSpherer OpenStack应用兼容性类别：

   如数据库软件，Web服务器软件，文件服务软件，DNS软件，ICT应用软件等。

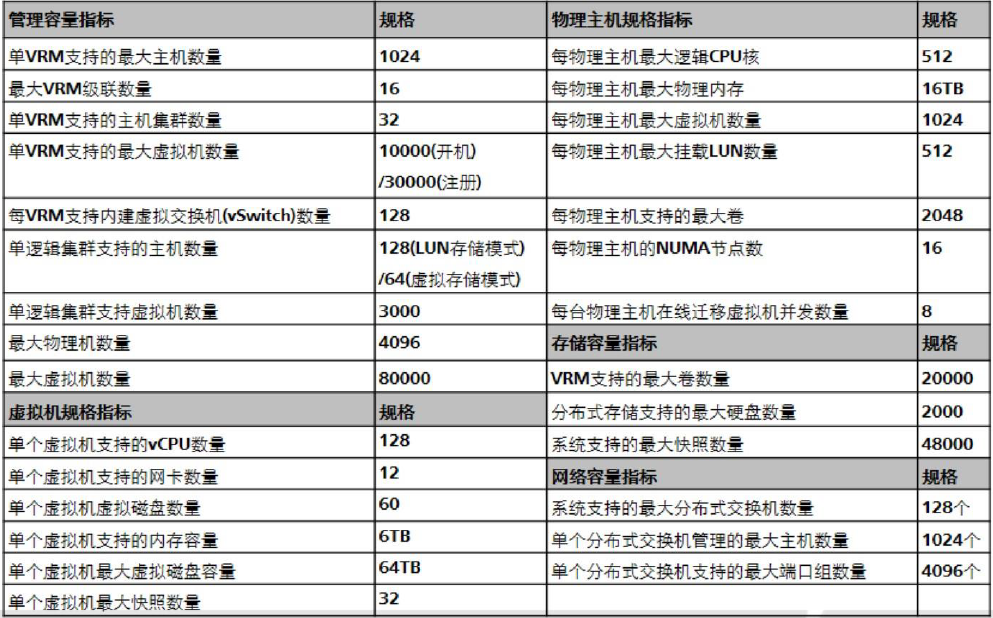

FusionSpherer规格参数：

规格参数

FusionSpherer-三个主要场景及典型部署形式

服务器虚拟化场景：

服务器

图：服务器虚拟化场景

场景1

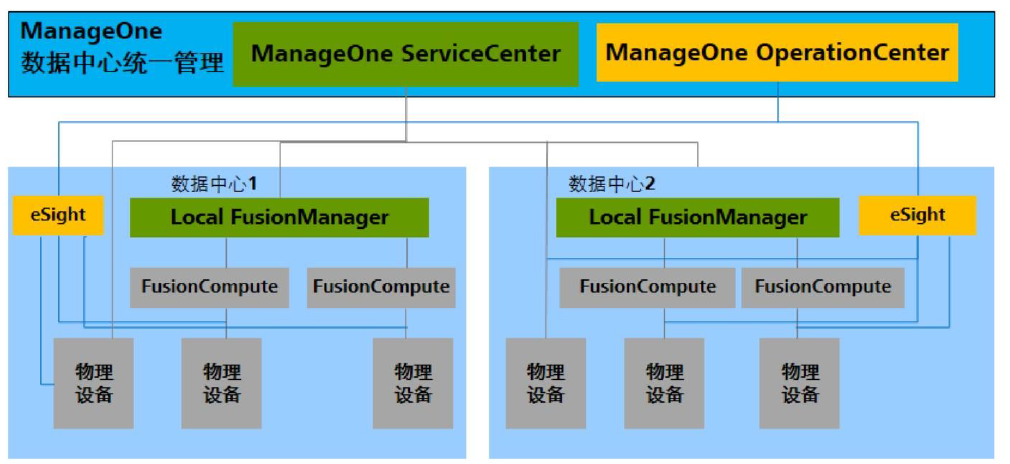

：图：服务器虚拟化典型部署

图：FusionSpherer服务器虚拟化场景典型部署

1. Local FusionManager定位于本地数据中心虚拟化环境接入管理等配置。

2. FusionManager ServiceCenter定位千全局资源管理分配，租户portal和自服务等功能。

3. ManageOne数据中心统一管理软件包含ManageOne ServiceCenter运营中心和ManageOne OperationCenter运维中心。

4. ManageOne ServiceCenter负责企业资源统一运营管理。

5. ManageOne OperationCenter负责企业资源统一运维管理。

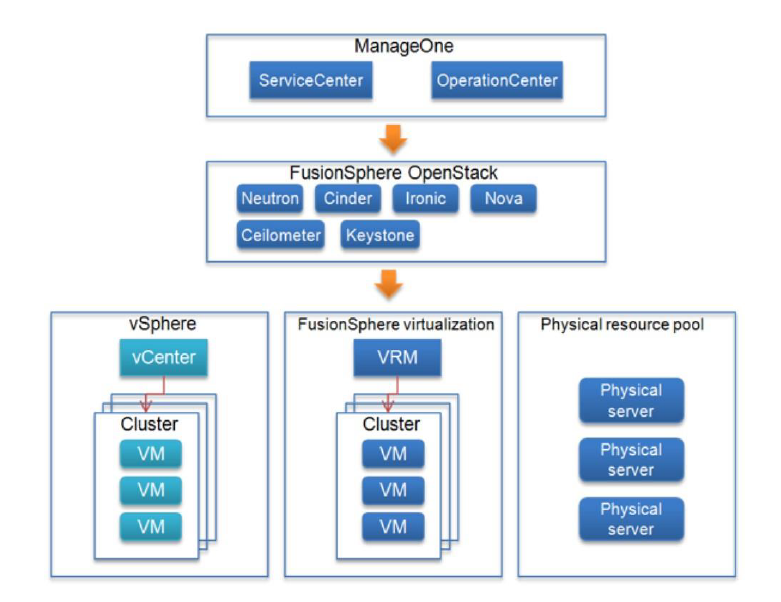

云数据中心场景：

云数据

图：云数据中心场景

云数据中心

图：云数据中心典型部署场景

云数

图：云数据中心典型部署场景

NFV场景：

NFV

图：FusionSphere NFV场景

FusionSphere-灾备方案

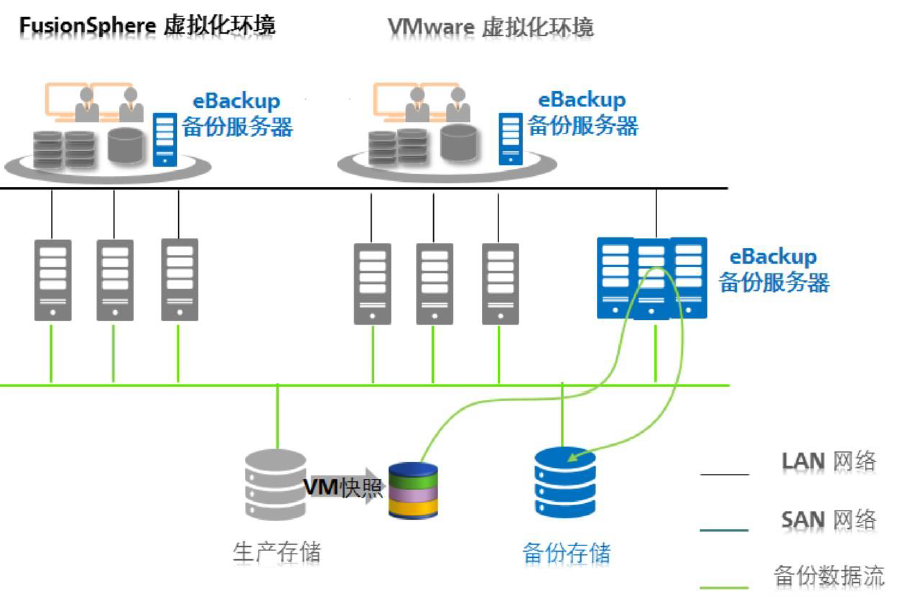

华为数据保护—-eBackup产品：

数据保护

图：华为数据保护

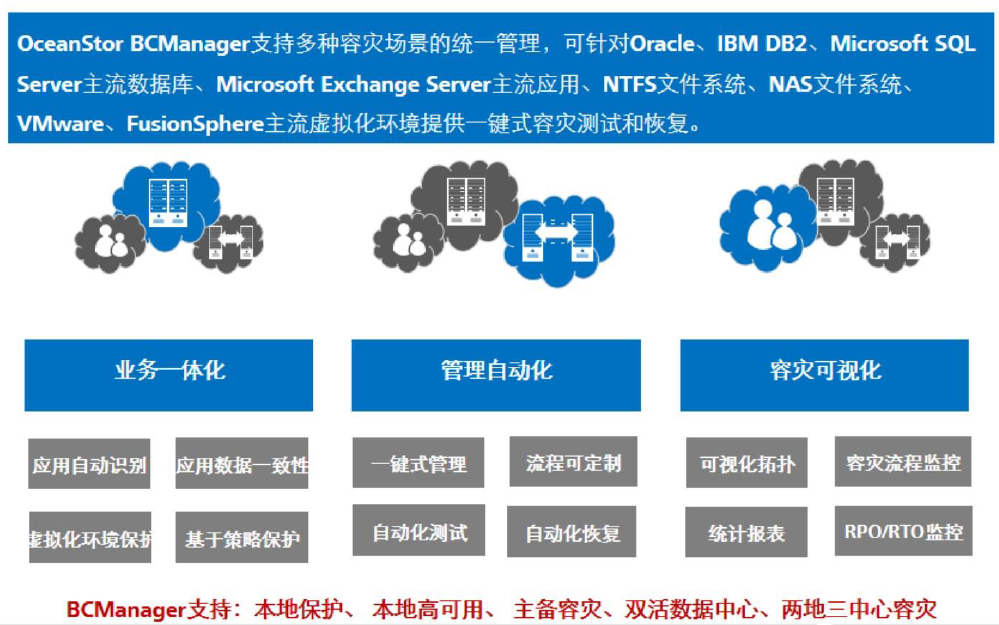

华为业务连续性容灾容BCManager产品:

业务

图：华为业务连续性容灾容BCManager产品
